DS1302 RTC کے لئے جامع گائیڈ
2024-11-09 5491

DS1302 چپ بغیر کسی رکاوٹ کے ایک حقیقی وقت کی گھڑی/کیلنڈر سسٹم اور مستحکم رام کے 31 بائٹس کو مربوط کرتی ہے ، جو وقتی کیپنگ کے اسرار کو خوبصورتی سے کھول دیتا ہے۔یہ ایک آسان سیریل انٹرفیس کا استعمال کرکے مائکرو پروسیسرز کے ساتھ موثر انداز میں بات چیت کرنے کا ایک ذریعہ فراہم کرتا ہے۔یہ دستاویز چپ کے فن تعمیر کی گہرائیوں سے کام کرتی ہے ، جس سے اس کے سرکٹس کے اندر پیچیدہ کاموں اور الیکٹرانوں کے رقص کو ننگا کیا جاتا ہے۔یہ تکنیکی ڈیزائن کی خوبصورتی سے دلچسپ لوگوں کے تجسس کو بیدار کرتا ہے۔

کیٹلاگ

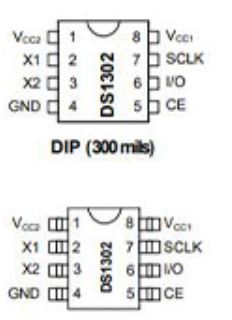

DS1302 پن کنکشن کا جائزہ

DS1302 کا CAD ماڈل

DS1302 کا جائزہ

DS1302 کم طاقت کے منظرناموں کے مطابق تیار کردہ 31 بائٹس جامد رام کے ساتھ ایک حقیقی وقت کی گھڑی/کیلنڈر کو جوڑتا ہے۔یہ سیکنڈ ، منٹ ، گھنٹوں ، دن ، تاریخوں ، مہینوں اور سالوں کے لئے پیچیدہ ٹائم کیپنگ کی معلومات فراہم کرتا ہے ، جس میں آسانی سے نمٹنے کے لئے لیپ سال کی ایڈجسٹمنٹ کے ساتھ مکمل ہوتا ہے۔یہ سسٹم 24 گھنٹے اور 12 گھنٹے کے دونوں فارمیٹس کی اجازت دیتا ہے ، جس میں AM/PM اشارے کی خاصیت ہوتی ہے تاکہ ڈیجیٹل ٹائم ڈسپلے کے اصولوں کی صارف کی ترجیحات کو پورا کیا جاسکے۔اس کا سیریل مواصلات انٹرفیس متنوع مائکرو پروسیسرز کے ساتھ رابطے میں آسانی پیدا کرتا ہے ، سسٹم ڈیزائن میں موافقت کو مجسم بناتا ہے۔

DS1302 کی خصوصیات

انٹیگریٹڈ ٹائم کیپنگ اور ڈیٹا ہینڈلنگ

DS1302 وقت کیپنگ کے کاموں کے ل a ایک اچھی طرح سے گول آپشن ثابت ہوتا ہے ، جس میں تمام کاموں کو شامل کیا جاتا ہے جبکہ اس کے رام کے اندر عارضی ڈیٹا اسٹوریج فراہم کرتے ہیں۔ٹائم کیپنگ کو ایک ہموار تین تار سیریل انٹرفیس کے ذریعے موثر انداز میں انجام دیا جاتا ہے ، جس سے مائکروکونٹرولرز کے ساتھ ہموار مواصلات کو قابل بنایا جاتا ہے۔اس سیٹ اپ میں متنوع ڈیٹا کی منتقلی کے طریقوں کو ایڈجسٹ کیا گیا ہے ، جیسے سنگل بائٹ اور پھٹ موڈ ، پیچیدہ نظاموں میں لچک کو انجیکشن دیتے ہیں۔

موثر توانائی کا استعمال

DS1302 کی ایک قابل ذکر خصوصیت اس کا دانشمندانہ طاقت کا استعمال ہے ، جو 2.0V سے 5.5V تک وولٹیج کے اندر کام کرتی ہے۔جب 2.0V پر کام کرتے ہو تو ، یہ صرف 300NA کا استعمال کرتا ہے ، جو خود کو بیٹری سے چلنے والے گیجٹ جیسے کم طاقت والے ایپلی کیشنز کے لئے ایک مناسب انتخاب کے طور پر پیش کرتا ہے۔توانائی کی بچت کی اس سطح سے بیٹری کی تبدیلیوں کی تعدد کو کم کیا جاتا ہے ، جس سے سامان کی زندگی کو طول دیا جاتا ہے۔

جگہ-معاشی ڈیزائن

DS1302 کا کمپیکٹ 8 پن ڈپ اور اس لئے پیکجوں کو یقینی بناتا ہے کہ اس میں کم سے کم جگہ لی جاتی ہے ، جو آلات کے ڈیزائن میں ایک پرکشش خصلت ہے جہاں ہر جگہ انمول ہے۔صارف الیکٹرانکس سے لے کر صنعتی مشینوں تک مختلف شعبوں میں اس کے روزگار میں فارم فیکٹر کی استعداد ظاہر ہے۔مزید برآں ، اس کا چھوٹا پیکیج چپ کو موجودہ سرکٹ ڈیزائنوں میں شامل کرنے میں آسانی پیدا کرتا ہے ، جس سے ہمارے لئے پریشانی کے بغیر پرانے سسٹم کو اپ گریڈ کرنا آسان ہوجاتا ہے۔

وسیع آپریٹنگ درجہ حرارت کی حد

صنعتی درجہ حرارت کی حد کے اندر معتبر طور پر کام کرنے کی DS1302 کی صلاحیت اس کے قابل اطلاق کو بڑھا دیتی ہے ، جس سے ماحولیاتی حالات کو چیلنج کرنے والے ماحولیاتی حالات میں ترقی کی منازل طے ہوتا ہے۔یہ خصلت اس کو ان آلات کے ل a ایک قابل اعتماد انتخاب بناتی ہے جو انتہائی درجہ حرارت میں مستقل طور پر انجام دیں ، جیسے بیرونی ترتیبات اور آٹوموٹو ایپلی کیشنز میں۔مضبوط درجہ حرارت رواداری اس کی غیر متزلزل وشوسنییتا کا ثبوت ہے ، یہ ایک ایسی خوبی ہے جو مشن کے منظرناموں میں بہت زیادہ احترام کرتی ہے۔

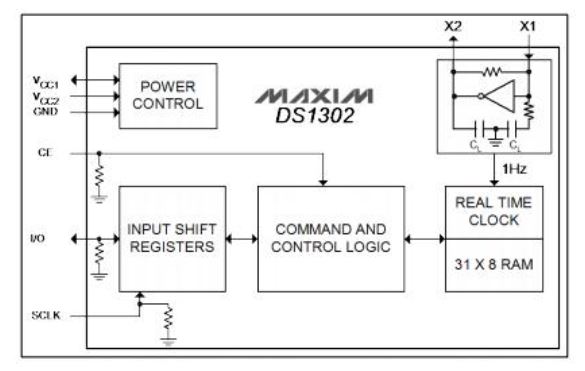

DS1302 فنکشنل بلاک ڈایاگرام

تکنیکی وضاحتیں

میکسم انٹیگریٹڈ DS1302+کے لئے وضاحتوں کا ایک وسیع میدان عمل فراہم کرتا ہے ، جو اس کی صلاحیتوں کو سمجھنے اور اسے بغیر کسی رکاوٹ کے متنوع ایپلی کیشنز میں ضم کرنے کے لئے ایک جامع رہنما کے طور پر کام کرتا ہے۔ DS1302+ عین وقت کی فعالیت میں ایکسل ، پیچیدہ ٹائم کیپنگ اور موثر ڈیٹا مینجمنٹ کو برقرار رکھنے کے خواہشمند نظاموں کے لئے ایک پہلو۔نیچے دیئے گئے جدول میں تکنیکی وضاحتیں ، اوصاف ، میکسم انٹیگریٹڈ DS1302+کے پیرامیٹرز ہیں۔

DS1302 کا آپریٹنگ سرکٹ

DS1302 ریئل ٹائم کلاک ماڈیول ایک ہم وقت ساز سیریل مواصلات انٹرفیس کے ذریعے مائکرو پروسیسرز کے ساتھ جڑتا ہے ، جس میں صرف تین رابطوں کی ضرورت ہوتی ہے: CHIP enable (CE) ، ان پٹ/آؤٹ پٹ (I/O) ، اور سیریل گھڑی (SCLK)۔اس ہموار وائرنگ فریم ورک کو اس کی سادگی اور وشوسنییتا کے لئے سراہا جاتا ہے ، جو ڈیزائن میں خوبصورتی کی خواہش کی عکاسی کرتا ہے۔گھڑی/رام میں اور اس سے ڈیٹا کی منتقلی یا تو ایک وقت میں ایک بائٹ یا 31 بائٹس کے پھٹنے میں ہوسکتی ہے۔ڈیزائن انتہائی کم طاقت پر آپریشن کے قابل بناتا ہے ، ڈیٹا اور گھڑی کی معلومات کو 1 µW سے بھی کم پر برقرار رکھتا ہے۔عام آپریٹنگ سرکٹ نیچے دکھایا گیا ہے۔

DS1302 کے متبادل

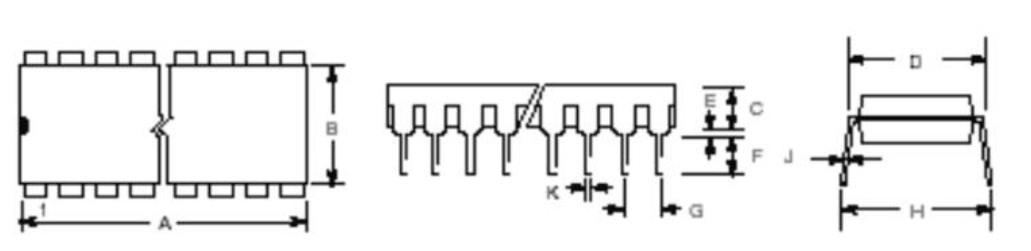

DS1302 کے طول و عرض
